五角校鏡是光束定角度(90°轉向器之一。它有兩個用途:其一是，不管第一面上的入射角是多少，出射光把入射光轉向定角度(90°);其二是， 它和直角樓不同，所成的象既無旋轉也無鏡面反射。五角校鏡最適用于圖像觀察系統或測量?jī)x器。五角棱鏡無法實現基于臨界角原理的內部全反射。因此，此樓鏡的兩個反射面一般被鍍上金屬膜和介質膜。我們的標準產品是鍍鋁或加強鋁。
|
技術指標 |
|
|
材料 |
A級BK7 |
|
尺寸公差 |
+/-0.2mm |
|
90°偏心公差 |
詳見表格 |
|
面形 |
λ/2(普通) λ/4(高精度)@633nm |
|
反射率 |
R>95% per Face @400-700nm |
|
光潔度 |
60/40 |
|
鍍膜 |
不鍍膜 |
|

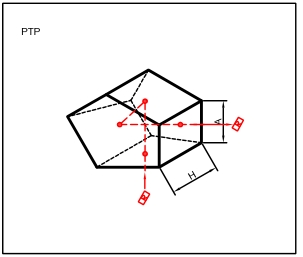

尺寸 |
1分角精度 |
30秒角精度 |
10秒角精度 |
|
A*H |
Part No. |
Part No. |
Part No. |
|
2.5*2.5 |
PTP1101 |
PTP1201 |
PTP1301 |
|
7*5 |
PTP1102 |
PTP1202 |
PTP1302 |
|
7*5 |
PTP1103 |
PTP1203 |
PTP1303 |
|
10*10 |
PTP1104 |
PTP1204 |
PTP1304 |
|
15*15 |
PTP1105 |
PTP1205 |
PTP1305 |
|
20*20 |
PTP1106 |
PTP1206 |
PTP1306 |
